三效廢水蒸發器

本設備適用于制藥、生物、食品、化工等行業，主要用于含鹽廢水終端處理，是環保系統中的常用設備

服務熱線： 13382807286

在線咨詢

詳情介紹 / Introduction

設備用途：

本設備適用于制藥、生物、食品、化工等行業，主要用于含鹽廢水終端處理，是環保系統中的常用設備。有一部分廢水，由于含有高濃度鹽分，無法生化處理或其他辦法處理，只能采用蒸發除鹽處理；還有些廢水可以通過蒸發濃縮，將廢水中的物質變廢為寶。

結構特點：

1. 本設備由加熱器、蒸發器、冷凝器、集水罐、消泡器、轉料泵、排水泵等部分組成。

2. 設備根據廢水或污水特性，針對性的采用防腐蝕材料制造。

3. 廢水可以一次性達標或作為后續工藝的預處理措施，部分廢水蒸發后可再次利用，節約自來水成本。

4. 采用真空減壓操作，增加了蒸發的溫差，提高了蒸發強度的生產能力。

5. 采用多效蒸發，二、三次蒸氣可得到重復使用，節能效果顯著，操作方便、安裝簡單。

6. 結構緊湊，站地面積小，各儀表閥門配置合理方便操作。

特點：

◎本設備采用列管式循環外加熱工作原理，物料受熱時間短、蒸發速度快，濃縮比重大，有效保持物料原效。
◎節能效果顯著，比單效蒸發器節約蒸汽量30%。物料在密閉系統中蒸發濃縮，環境清潔舒適；且本系統設備獨特的除沫裝置，防止跑料現象。
◎凡與物料接觸部分均采用進口不銹鋼制作，并進行拋光處理，設備耐腐性好，清洗更方便，更符合制藥，食品衛生法規要求。可配微機控制系統，使用更簡便，效果更穩定。

設備組成

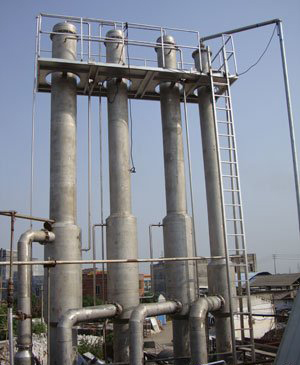

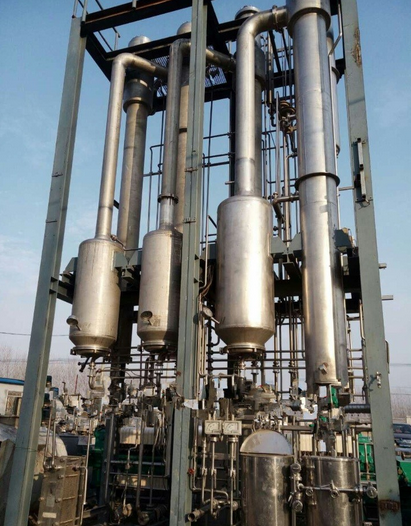

三效蒸發器主要由三個列管式加熱器、三個蒸發室、循環管、冷凝器、受液罐及其他附屬設備所組成。

三、主要特點：

1、節能效益，按SJN-1000型計算，一年節約蒸汽約5400噸，冷卻水14萬噸，節約電13萬多度，降低成本近20萬元。

2、本蒸發器采用外加熱自然型循環與真空負壓蒸發方式，具有蒸發速度快，濃縮比重大，可達1.4（一般中藥浸膏），不需敞口鍋收膏。

3、本蒸發器采用三效同時蒸發，二次蒸汽行到反復使用，與單效比能耗約降70%，不到一年可用節能費中收回本濃縮器的全部投資。

4、多功能操作特點：

（1）可以回收酒精濃度在80度左右。

（2）三效可以濃縮三種不同的物料。

（3）一效、二效、三效、三效、二效、一次可以反復并鍋收膏。

（4）可以間歇、連接進料濃縮。

（5）可以一次成膏，由**效進料，經過第二效，第三效出來已一次成膏。

5、本蒸發器有特殊構造，濃縮出來的物料具有味道濃，膏質均勻。使物料在密封中無泡沫狀態下進行濃縮，不易跑料，減少污染，當天物料當天濃縮完畢，不易結焦，清洗方便，打開加熱器上下蓋即可清洗，并節約勞力，一個可以操作。

6、本蒸發器與物料接觸部位均采用不銹鋼SUS304制造，加熱器、蒸發器外面設有保溫層，保溫采用聚胺脂發泡，外表面磨砂亞光處理，符合GMP標準。

四、技術參數：

參數/型號	WZ₃-1000	WZ₃-2000	WZ₃-3000	WZ₃-4000
蒸發能力（kg/h）	1000	2000	3000	4000
加熱面積（m²）	9+9+9	18+18+18	27+27+27	36+36+36
冷凝面積（m²）	15	30	45	60
蒸汽用量（kg/h）	500	1000	1500	2000
冷卻水量（t/h）	15	30	45	60
外形尺寸（m）	8x1.2x3.5	9.5x1.2x4.2	10x1.2x4.5	12x1.4x5
